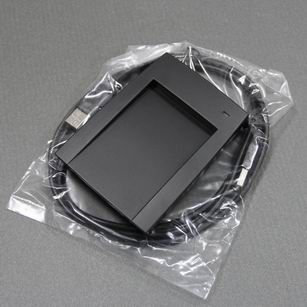

無線射頻識別（RFID）
- 符合ISO 11784/85標準
- 支持TK4100,GK4100,EM4100及其相容晶片
- 支持TEMIC 5557,ATA5567,ATA5577
- 支持hitag-s
- 支持EM4469,EM4205,EM4305
- 支援二次開發
介面
- USB 2.0
- RS 232
RFID天線
- 內置
頻率
- 125Khz－134.2Khz（LF低頻)
作業系統
- Microsoft Windows2000/XP/Vista/WIN 7
讀/寫距離
- 3 - 10CM（取決於天線的結構和使用環境）
功耗
- 5 mA (typical) standby
- 90 mA (typical) field scanning
- 5V (typical) operation
外形
- 123 *88 *25 (mm)
- 約100g
- 三色LED
- 內置蜂鳴器
開發環境
- C++,VC,Java,C#,vb,vb.net,Delphi等
應用領域
- 網吧、KTV、餐飲
- 酒店門禁、三表髮卡充值
- ID卡鑰匙備份
- 動物管理
