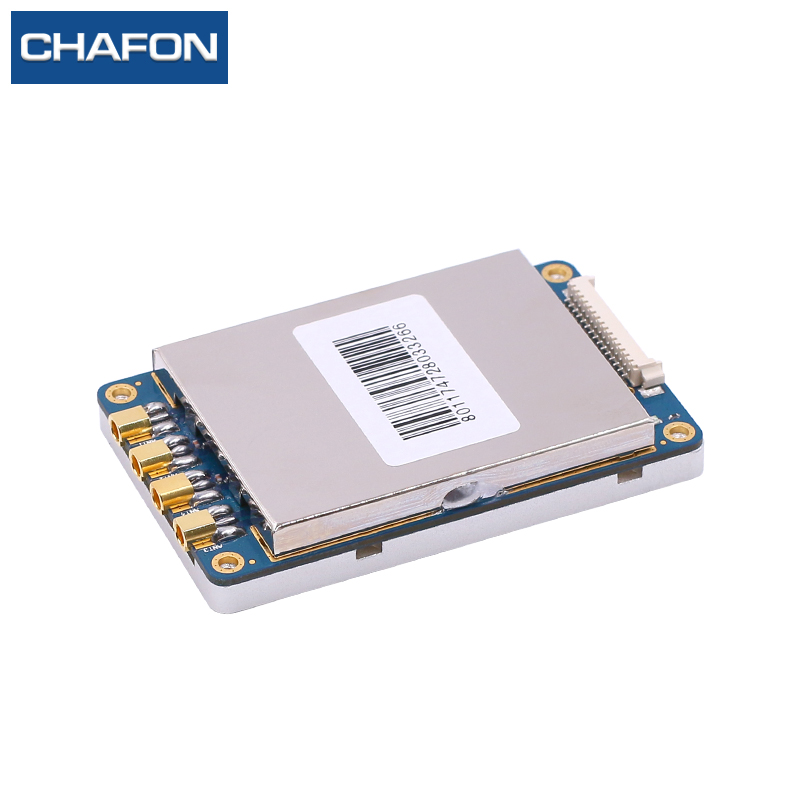

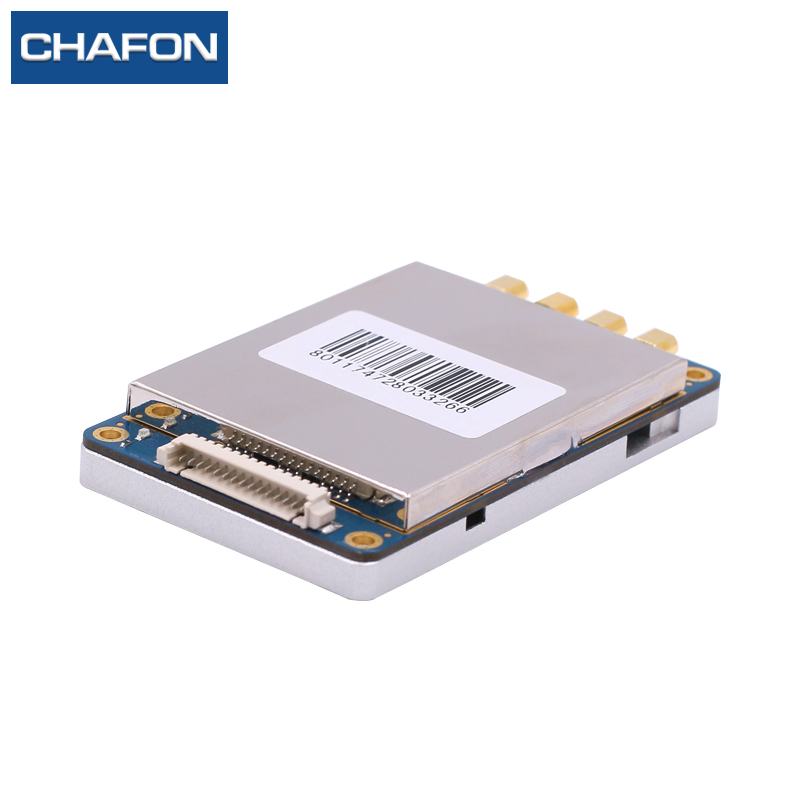

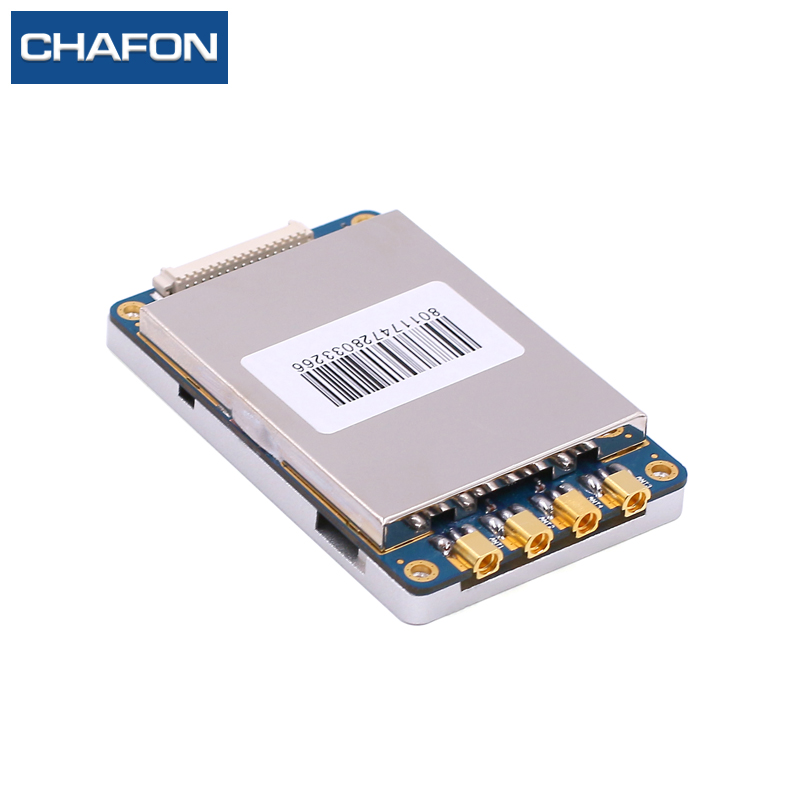

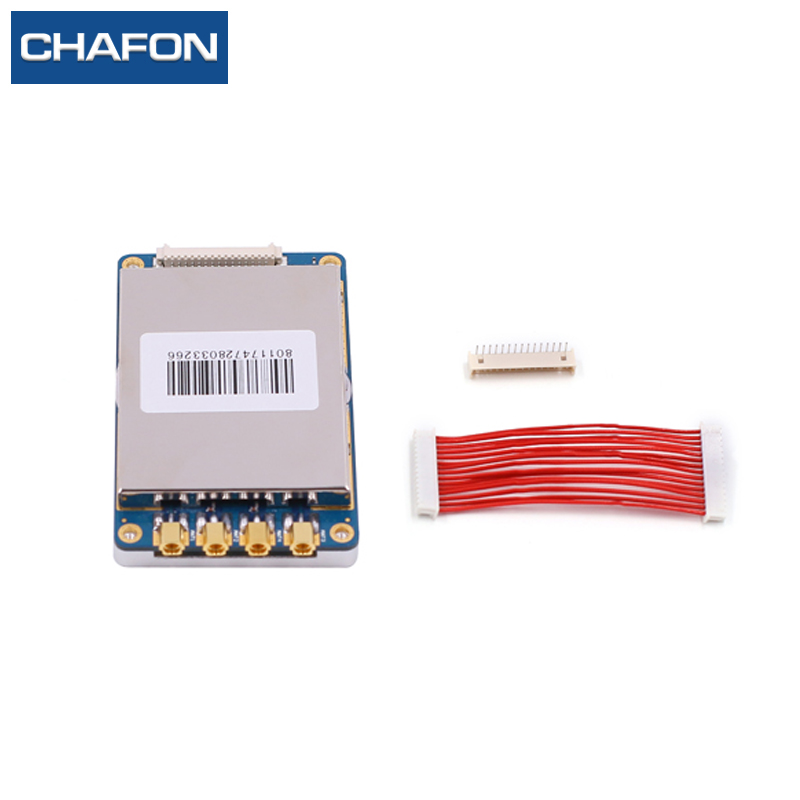

UHF RFID模塊R2000芯片智能卡讀取模塊USB 2.0 rs232與四個天線端口的接口FO

UHF RFID模塊R2000芯片智能卡讀取模塊USB 2.0 rs232接口與四個天線端口用於訪問控制    一般描述： CF-MU940是高性能UHF RFID讀取器模塊。它是根據完全自明屬性設計的。基於專有的有效數字信號處理算法，它支持具有高標識率的快速標籤讀/寫操作。它可以廣泛應用於許多RFID應用系統，例如物流，訪問控制，出勤系統，反爆炸和工業生產過程控制系統。   特徵： 自明性屬性； 支持ISO1

C（EPC C1G2）協議標籤； 865〜868MHz，902〜928MHz頻帶（頻率自定義可選）; FHSS或修復頻率傳輸； RF輸出功率高達30dBm（可通過1DB步驟調節）；

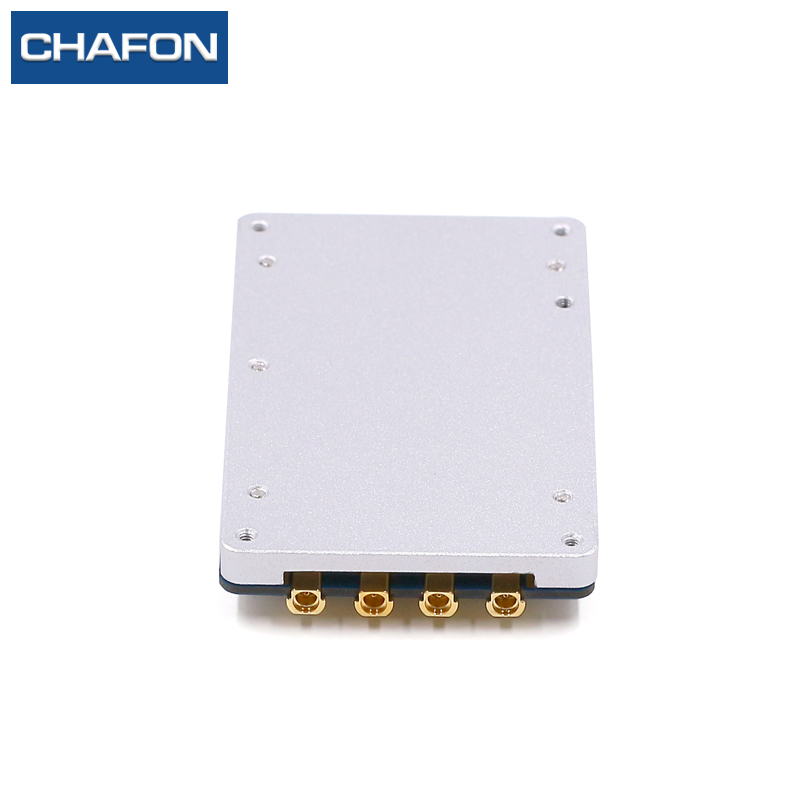

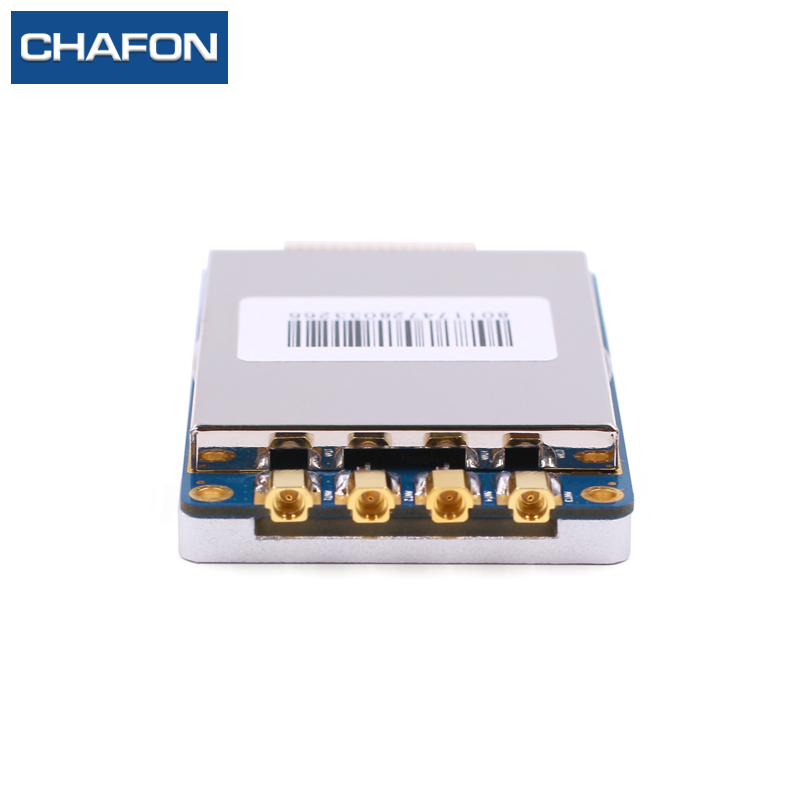

離為9m，具有6dbil天線和E41標籤； 用MMCX-J插座支持四個外部觸角； 單 +5V直流電源的低功率耗散； 支持3 GPIO端口，具有2Outputs和1個輸入； 支持RS232（TTL級）接口和USB 2.0接口。   界面： 不。

評論 1,2 VCC +5VDC 3,4 gnd gnd 5 USB_5VSENSE USB檢測引腳 6 nrst 低水平有效的外部重置輸入，內部上拉為3.3V。 7,8 ANT1，ANT0 天線指示器 00- ANT1 01- ANT2 02-ANT3 03- ANT4 9 USB-DM USB數據減去 10 USB-DP USB數據陽性 11,12 GPO2，GPO1 一般輸出 13 GPI1 一般輸入 14

TXD 序列數據輸出 15 rxd 序列數據輸入   特徵： l絕對最大等級

物品 象徵 價值 單元 電源 VCC 6 v 操作溫度。 T OPR -20〜+55 °

1. 存儲溫度。  t str -25〜+75 °C   l電氣和機械規範 在t a = 25°C下，vcc =+5V，除非指定
物品
2. 象徵    最小                   typ 最大限度             單元             電源 VCC
4
3. .75 5.0 5.25 v 電流耗散 我知道了     1500 馬 頻率 弗雷克 865

4. 928 MHz 尺寸 （包括屏蔽和散熱器） l *w *h   69 *43 *10.5     毫
米
5.   應用程序信息： 1.使用CF-MU940設計固定的讀取器時，請照顧散熱器，並記住確保模塊的散熱器緊密穩定地連接到讀取器的底部板上； 2. ANT1是默認的天線端口。請注意天線港口的定義。 3.請參閱CF-MU940用戶手冊以獲取詳細的協議說明。
